TNO Optische metingen 1

December 2020 werd de eerste meetopstelling van TNO getest op de Meteotoren.
Doel van deze opstelling was een set proefmetingen naar de propagatie van lichtbundels door de atmosfeer onder verschillende (weers)omstandigheden. Hiervoor werd met verschillende sensoren gekeken naar een speciale reflecterende plaat die hiervoor tijdelijk op de toren gemonteerd was.
Een beter begrip van de gemeten effecten kan uiteindelijk gebruikt worden om camera's verder te laten kijken en optische communicatiesystemen te verbeteren.

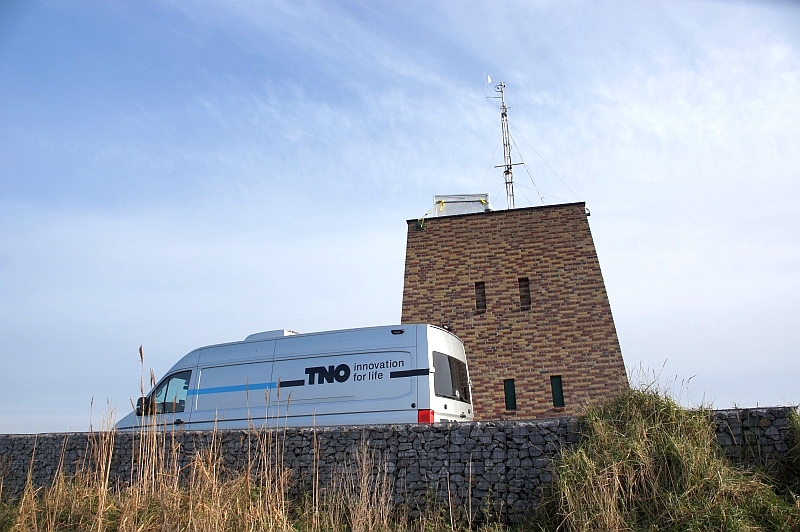

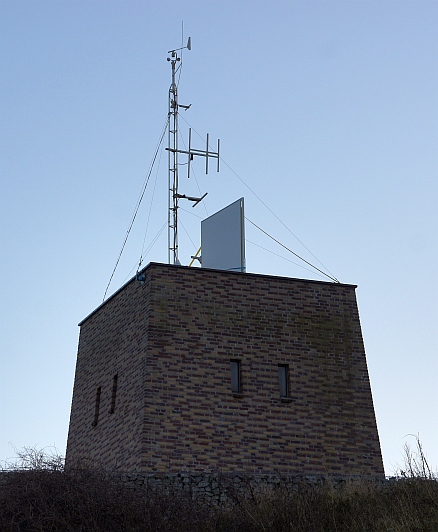

Luchtwachttoren - Meteotoren en TNO aanleveren meetapparatuur	Reflecterend scherm

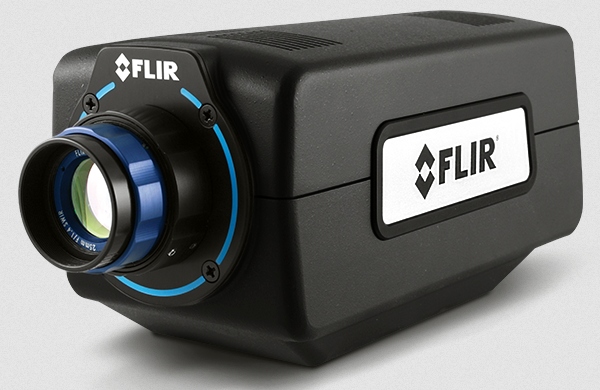

Met een Flir A6261 werden opnamen gemaakt van het reflecterende licht in het spectrale gebied van circa 900 - 1700 nm op de plaat die bovenop de Meteotoren bevestigd was.
Dit licht werd uitgezonden vanaf de TNO meettoren 2,5 km landinwaards.
Tijdens de hele meetsessie werd met een scintillometer gekeken naar de atmosferische omstandigheden.

In mei 2021 werd een vervolgstap gezet waarbij wederom met een scintillometer gekeken werd naar de turbulentie van de lucht als gevolg van de temperatuur, vocht en wind in de atmosfeer.

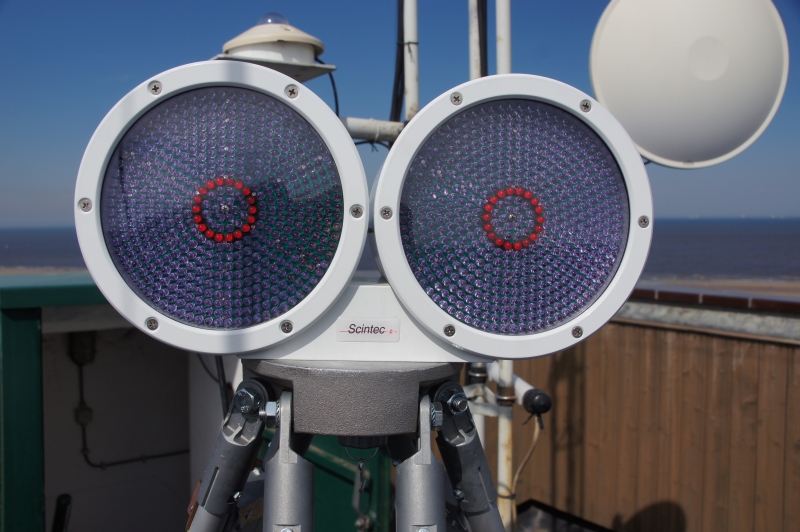

Met behulp van de Scintec BLS900 werd er een bundel infrarood licht naar de TNO toren gezonden. De Scintec BLS900 kan gebruikt worden voor metingen over een afstand van 250 tot 6000 meter. De bundel wordt gevormd door twee cirkelvormige LED arrays van ieder 450 infrarood LED’s waarmee er licht met een golflengte van 880 nm in de X en Y wordt uitgezonden. Omdat infrarood licht niet door het menselijk oog kan worden waargenomen wordt het actief zijn van de lichtbron aangegeven met een ring van rode LED’s. Het licht werd bij de TNO toren ontvangen door de gevoelige ontvanger van de BLS900 die uitgericht stond op de Meteotoren.

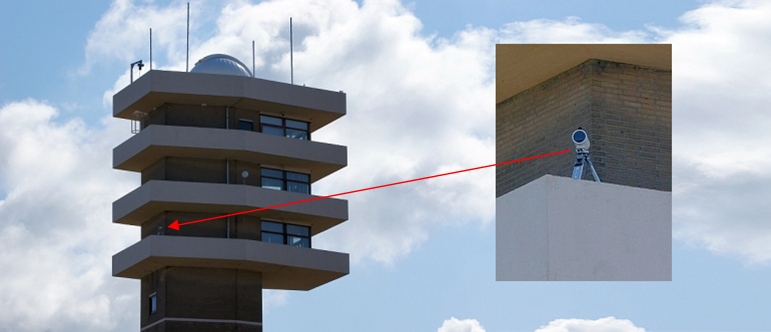

TNO meettoren met de scintillometer BLS900 ontvanger.

Naast het bestaande weerstation werd een Gill WindMaster 1500 en een Gill MaxiMet GMX300 geplaatst.

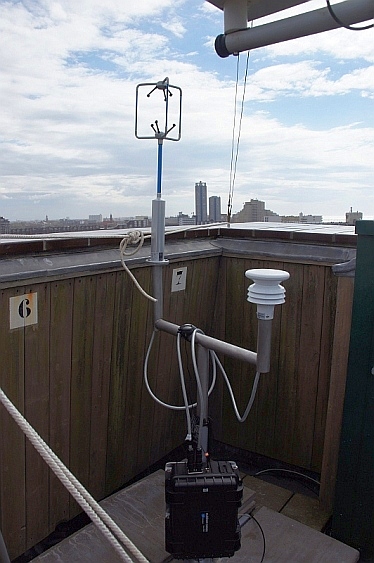

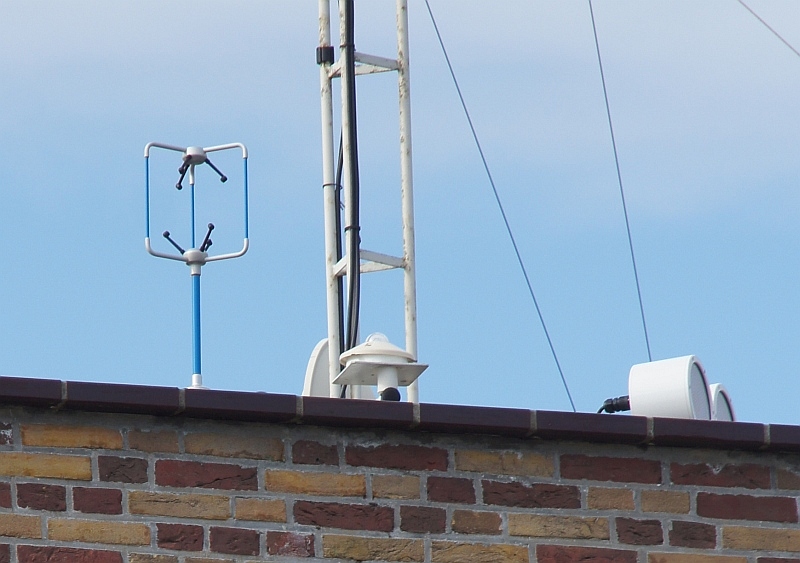

Gill WindMaster 1500, Kipp CM11 pyranometer en de scintillometer BLS900	Gill WindMaster en MaxiMet GMX300

TNO Optische metingen deel 2.
